testbench书写过程
2012-06-02
标签:

各种文件的说明

  • Netlist Files:HDL code經過合成後轉出的.v檔,或是類比電路跑HSPICE的.sp檔
  • Stimulus Files:HDL寫的testbench.v經過value change dump轉成.vcd,.vcd再經過VTRAN轉成vector file (.vec)

    .vec 是讓軟體用來餵給netlist當input pattern用的

  • Configuration File:用來設定軟體模擬時,要擷取哪些點的哪些訊息(如電壓或電流),以儲存在.out與.log

    (如果是用GUI介面,可以不需要這個檔案)

  • Technology file:NanoSim uses a tech. file in place of MOS models during simulation
  • .out File:執行模擬後的產出檔案,供turboWave直接讀取以顯示電壓/電流波形
  • .fsdb File:執行模擬後的產出檔案,供turboWave直接讀取以顯示電壓/電流波形
  • .log File:模擬結果的輸出,裡面有耗電情況的report

由於NanoSim是Transistor-level simulator,要執行NanoSim有幾種方式

  • 提供類比電路的spice netlist (.sp or .spi)與MOS spice module (含電壓/溫度規格) -- 類比模擬
  • 提供數位電路的gate-level netlist (.v),cell-base spice simulation module (not cell-base Verilog simulation module)與MOS spice module (含電壓/溫度規格) -- 數位模擬
  • 提供類比電路的spice netlist (.sp or .spi)與數位電路的gate-level netlist (.v),以VCS搭配NanoSim做類比與數位的混合模擬

书写testbench之前要了解测试单元的设计规范,要很清楚规范并且要有测试文档(test bench 的结构和测试情况)

以一个四位计数器为例,计数器程序如下:

//-----------------------------------------------------

// Design Name : counter

// File Name: counter.v

// Function: 4 bit up counter

// Coder: Deepak

//-----------------------------------------------------

module counter (clk, reset, enable, count);

input clk, reset, enable;

output [3:0] count;

reg [3:0] count;

always @ (posedge clk)

if (reset == 1'b1) begin

count <= 0;

end else if ( enable == 1'b1) begin

count <= count + 1;

end

endmodule

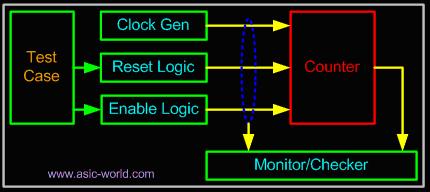

test plan 如下:本test bench是自动检测测试,我们的 test bench 测试环境如下图所示:

待测试的设计(DUT)是 test bench中的一部分, 其中 test bench 有 clock generator, reset generator, enable logic generator, and compare logic, which basically calculate the expected count value of counter and compare the output of counter with calculated value.

测试的情况(根据设计说明确定,应尽量使测试完全):

  • Reset Test : We can start with reset de-asserted, followed by asserting reset for few clock ticks and deasserting the reset, See if counter sets its output to zero.
  • Enable Test: Assert/deassert enable after reset is applied.
  • Random Assert/deassert of enable and reset.

Test bench设计过程

1. 通式,test bench也是一个模块,其中包括module名,一般是测试设计名加_tb;进行待测设计的例化;对初始端口的初始化;时钟的设计;测试结果的输出。具体如下:

1 module counter_tb;

2reg clk, reset, enable;

3wire [3:0] count;

4

5counter U0 (

6.clk(clk),

7.reset(reset),

8.enable (enable),

9.count(count)

10);

11

12initial begin

13clk = 0;

14reset = 0;

15enable = 0;

16end

17

18always

19#5 clk = !clk;

20

21initialbegin

22$dumpfile ("counter.vcd");

23$dumpvars;

24end

25

26initialbegin

27$display(" time, clk, reset, enable, count");

28$monitor("%d, %b, %b, %b, %d",$time, clk,reset,enable,count);

29end

30

31initial

32#100 $finish;

33

34//Rest of testbench code after this line

35

36 endmodule

时钟设计的方法:

系统函数的说明:

$dumpfile is used for specifying the file that simulator will use to store the waveform, that can be used later to view using waveform viewer.

$dumpvars basically instructs the Verilog compiler to start dumping all the signals to "counter.vcd".

$display is used for printing text or variables to stdout (screen), is for inserting tab. Syntax is same as printf.

$monitor keeps track of changes to the variables that are in the list (clk, reset, enable, count). When ever anyone of them changes, it prints their value, in the respective radix specified.

$finish is used for terminating simulation after #100 time units (note, all the initial, always blocks start execution at time 0)

2. 加rest逻辑

假如rest是异步的(activate reset anytime during simulation)利用'events'实现,events can be triggered, and also monitored to see, if a event has occurred.

1 event reset_trigger;

2eventreset_done_trigger;

3

4initial begin

5forever begin

6@ (reset_trigger);

7@ (negedge clk);

8reset = 1;

9@ (negedge clk);

10reset = 0;

11-> reset_done_trigger;

12end

13end

code our reset logic in such a way that it waits for the trigger event "reset_trigger" to happen, when this event happens, reset logic asserts reset at negative edge of clock and de-asserts on next negative edge as shown in code below. Also after de-asserting the reset, reset logic triggers another event called "reset_done_trigger". This trigger event can then be used at some where else in test bench to sync up.

3. test case:每一个test case 在一个initial模块里,在一个测试中有多个test

case,可以利用 a event like "terminate_sim" and execute $finish only when this event is triggered. We can trigger this event at the end of test case execution. The code for $finish now could look as below.

例如 在加之前是这样的

1initial

2begin: TEST_CASE

3#10 -> reset_trigger;

4@ (reset_done_trigger);

5@ (negedge clk);

6enable = 1;

7repeat (10) begin

8@ (negedge clk);

9end

10enable = 0;

11end

加上之后

1 initial

2begin: TEST_CASE

3#10 -> reset_trigger;

4@ (reset_done_trigger);

5@ (negedge clk);

6enable = 1;

7repeat (10) begin

8@ (negedge clk);

9end

10enable = 0;

11#5 -> terminate_sim;

12end

4. 实现自动检验测试结果

首先功能上模拟待检测的设计。

然后加上检验逻辑,当检验逻辑结果和待检测设计结果不同时输出错误,并且停止仿真。

1 always @ (posedge clk)

2if (count_compare != count) begin

3$display ("DUT Error at time %d", $time);

4$display (" Expected value %d, Got Value %d", count_compare, count);

5#5 -> terminate_sim;

6end

最后在所有上面的都书写完毕后将程序中的display, monitor去掉,就得到最终的test bench。

最终结果如下:

///////////////////////////////////////////////////////////////////////////

// MODULE: counter_tb//

// TOP MODULE: --//

////

// PURPOSE: 4-bit up counter test bench//

////

// DESIGNER: Deepak Kumar Tala//

////

// Revision History//

////

// DEVELOPMENT HISTORY://

//Rev0.0 : Jan 03, 2003//

//Initial Revision//

////

///////////////////////////////////////////////////////////////////////////

module counter_tb;

reg clk, reset, enable;

wire [3:0] count;

reg dut_error;

counter U0 (

.clk(clk),

.reset(reset),

.enable (enable),

.count(count)

);

event reset_enable;

event terminate_sim;

initial

begin

$display ("###################################################");

clk = 0;

reset = 0;

enable = 0;

dut_error = 0;

end

always

#5 clk = !clk;

initial?

begin

$dumpfile ("counter.vcd");

$dumpvars;

end

initial

@ (terminate_sim)begin

$display ("Terminating simulation");

if (dut_error == 0) begin

$display ("Simulation Result : PASSED");

end

else begin

$display ("Simulation Result : FAILED");

end

$display ("###################################################");

#1 $finish;

end

event reset_done;

initial

forever begin

@ (reset_enable);

@ (negedge clk)

$display ("Applying reset");

reset = 1;

@ (negedge clk)

reset = 0;

$display ("Came out of Reset");

-> reset_done;

end

initial begin

#10 -> reset_enable;

@ (reset_done);

@ (negedge clk);

enable = 1;

repeat (5)

begin

@ (negedge clk);

end

enable = 0;

#5 -> terminate_sim;

end

reg [3:0] count_compare;

always @ (posedge clk)

if (reset == 1'b1)

count_compare <= 0;

else if ( enable == 1'b1)

count_compare <= count_compare + 1;

always @ (negedge clk)

if (count_compare != count) begin

$display ("DUT ERROR AT TIME%d",$time);

$display ("Expected value %d, Got Value %d", count_compare, count);

dut_error = 1;

#5 -> terminate_sim;

end

endmodule
