AT89C51串并转换驱动数码管实验指导
2012-09-04

器件:74hc595.

引脚说明:

SDA:数据输入口。

SH_CP:数据输入控制端,在每个

SH_CP的上升沿, SDA口上的数据移入寄存器, 在 SH_CP的第 9个上升沿, 数据开始从 QS

移出。

ST_CP:数据置入锁存器控制端。

Q0~Q7:数据并行输出端。

数据从SDA 口送入 74HC595 , 在每个 SH_CP的上升沿, SDA口上的数据移入寄存器, 在 SH_CP的第

9个上升沿, 数据开始从 QS 移出。如果把第一个74HC595的QS和第二个74HC595 的 SDA 相接, 数据即移入第二个74HC595中,

照此一个一个接下去, 可接任意多个。数据全部送完后, 给 ST_CP一个上升沿, 寄存器中的数据即置入锁存器。此时如果 EN 为低电平, 数据即从并口Q0~Q7

输出, 把Q0~Q7 与LED的8 段相接, LED就可以实现显示了。要想软件改变LED的亮度, 只需改变 EN的占空比就行了。

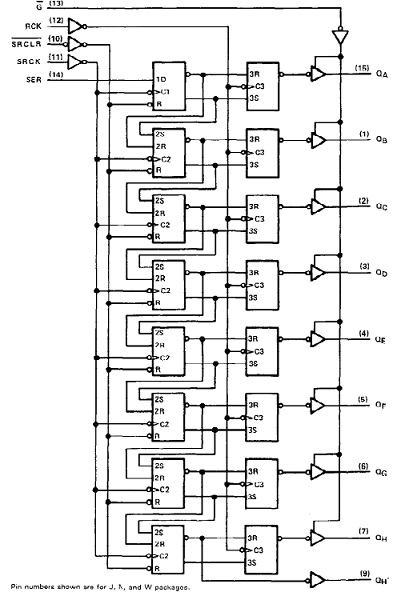

实验原理及内部结构:

如图所示:

74HC595 内含8 位串入、串/并出移位寄存器和8位三态输出锁存器。寄存器和锁存器分别有各自的时钟输入(SH_CP和ST_CP) , 都是上升沿有效。当SH_CP从低到高电平跳变时,串行输入数据(SDA) 移入寄存器; 当ST_CP从低到高电平跳变时, 寄存器的数据置入锁存器。清除端(CLR) 的低电平只对寄存器复位(QS 为低电平) ,而对锁存器无影响。当输出允许控制(EN) 为高电平时, 并行输出(Q0~Q7) 为高阻态, 而串行输出(QS) 不受影响。74HC595 最多需要5 根控制线,即SDA、SH_CP、ST_CP、CLR 和EN。其中CLR 可以直接接到高电平, 用软件来实现寄存器清零; 如果不需要软件改变亮度, EN可以直接接到低电平, 而用硬件来改变亮度。把其余三根线和单片机的I/ O 口相接, 即可实现对LED 的控制。数据从SDA 口送入74HC595 ,在每个SH_CP的上升沿, SDA 口上的数据移入寄存器, 在SH_CP的第9个上升沿, 数据开始从QS 移出。如果把第一个74HC595 的QS和第二个74HC595 的SDA 相接, 数据即移入第二个74HC595 中, 照此一个一个接下去, 可接任意多个。数据全部送完后, 给ST_CP 一个上升沿,寄存器中的数据即置入锁存器。此时如果EN 为低电平, 数据即从并口Q0~Q7 输出, 把Q0~Q7 与LED 的8 段相接, LED就可以实现显示了。要想软件改变LED 的亮度, 只需改变EN 的占空比就行了。。LED 的亮度用PR1~ PR3 的阻值来控制。P1 口的P115 、P116 、P117 用来控制LED 的显示,分别接到ST_CP、SH_CP和SDA 脚。

实验内容:

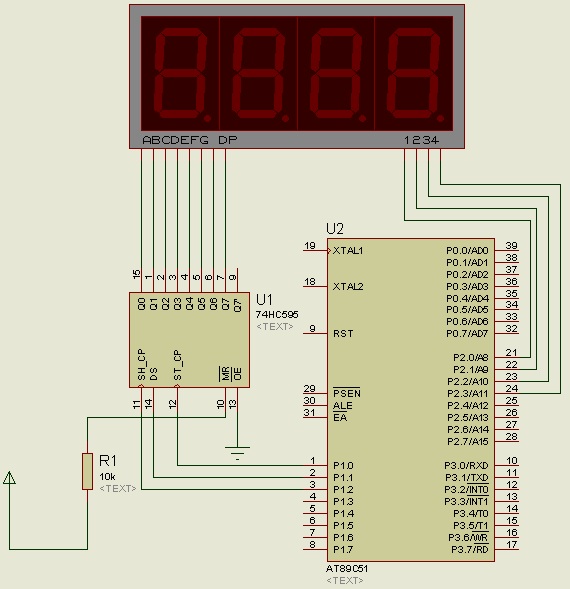

按下图连接器件:

程序如下所示:

#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit SDA  =    P1 ^ 1;
sbit SHIFT  =   P1 ^ 2;
sbit ST  =   P1 ^ 0;
#define NOP _nop_()
uchar led[] = {0x5b, 0x3f, 0x3f, 0x6f};
uchar select[] = {0x0fe, 0xfd, 0xfb, 0xf7};
uchar i = 0;
void Init( )
{
      SDA = 0;
      SHIFT = 0;
      ST = 0;
}
void delay()
{
     uchar jj;
     for (jj = 0; jj < 200; jj++);
     while (jj--);
}

void display(uchar dat)
{
      uchar ii;
      uchar sdata = dat;

    for (ii = 0; ii < 8; ii++) {
            if (sdata & amp; 0x80) {
            SDA = 1;
        }
            else {
            SDA = 0;
        }
            sdata <<= 1;
            SHIFT = 0;
            NOP;
            NOP;
            SHIFT = 1;
            NOP;
            NOP;

    }
       ST = 1;
       NOP;
       NOP;
       ST = 0;
}

void main()
{
      Init();
      while (1) {
          delay();
        delay();
          P2 = select[i];
          display(led[i]);
          i = (i + 1) % 4;

    }
}
