单线进出的电子开关（以下简称为单线电子开关）有着广阔的应用前景：一方面它可以直接代换家居中非常普及的墙壁开关，安装和代换都很方便；另一方面还可以方便地实现遥控或智能控制。然而，正因为只有单线进出，在开关闭合时，开关两端电压几乎为零，电子开关的自身供电难以解决；况且，又由于开关所控制的负载不确定性，使得这个问题难上加难。笔者设计并制作了一款单线电子开关的电源电路，巧妙的解决了这一难题。现介绍给大家。

一、性能简介：

该电路的优点是：⑴电路采用电流互感器原理来升压，巧妙解决了自身供电难题；⑵采用二极管限幅，又解决了因为负载电流的变化而影响电路自身电源不稳定的问题，可以驳接感性负载和容性负载；⑶它还具有自身压降小、功耗小等优点。

二、工作原理：

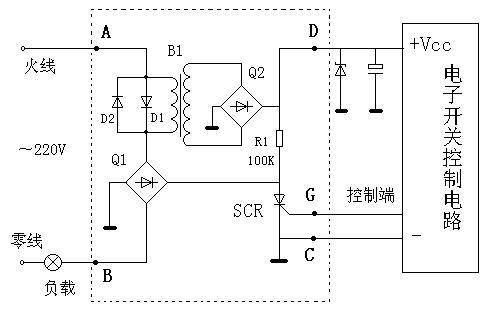

如图：电源电路如虚线框所示，电路左边AB端为单线进出端，和负载串联后接在220V市电上；右边CD端是电子开关的电源低压供电端。单向可控硅SCR作为负控制载的通断的开关，可控硅导通相当于开关闭合；微型变压器B1是用来解决电子开关导通时自身电源的供给；二极管D1D2并接在变压器的初级，将初级电压限制在0.7V左右，可以防止微型变压器初级线圈烧坏，也可以防止因负载电流过大而造成输出电压过高。

当开关处于截止状态时，可控硅截止，此时，市电通过全桥Q1整流、然后通过电阻R1分压后给电子开关提供低压直流电，保障了待机电源的供给。

当开关导通状态时，可控硅已被触发导通，相当于开关闭合，负载得电而正常工作。负载回路中有电流流过，必然有电流流过变压器的初级线圈。由微型变压器升压，然后通过全桥Q2整流后，同样能给电子开关提供低压直流电。

可见，不论电子开关导通还是截止，都能够解决电子开关电路的自身供电问题。

三、器材选用与调试：

1.图中可控硅、二极管、桥堆应根据负载电流大小而选定，击穿电压要在400V以上。

2.微型变压器B1选用EE12以下的微型铁心。制作时，可以通过调整线圈匝数和匝数比，使次级输出电压达到电路的要求。如：输出电压要求为5V，那么初级和次级的匝数比一般选在1：10左右便可。

3.如果将虚线内的电路封装成模块，那么就只5个接线端。其中AB是进线端，CD是低压直流输出端，G为开关控制端。

这样，只要用它来给相应的电路供电，就可以做成单线进出的：“热释电人体红外线开关”、“亚超声遥控开关”，“人体感应电子开关”，“红外线遥控电子开关”等多种电子开关，应用前景可想而知。
