本文介绍一个简单的ＦＭ发送器，可将家中的ＣＤ、ＤＶＤ、ＭＰ３、ＴＶ等的音频信号发射至ＦＭ频段，然后用便携式收音机或调频收耳目机收听，可以随意行动且不影响家人。

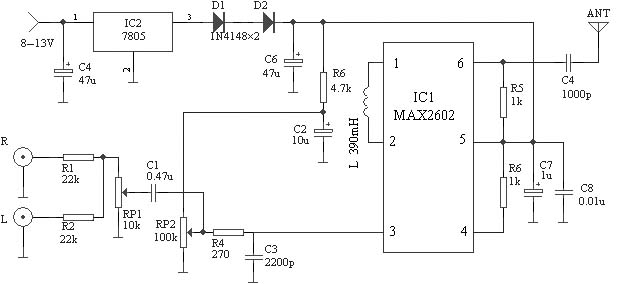

电路见图，核心为集成电路ＭＡＸ２６０２，其内部有一个集成了变容二极管的压控振荡器，它的平均振荡频率由电感Ｌ设置。Ｌ为３９０mＨ时，可将频率设定在１００ＭＨＺ，此时通过调节电位器ＲＰ２，可以８８～１０８的ＦＭ波段选定一个合适的频道发射，输出功率对５０Ω阻抗约为－２１dＢm。室内音频系统的左右两声道信号通过电阻Ｒ１、Ｒ２混合，并被电位器ＲＰ１衰减后输入到ＩＣ１的３脚，对ＲＦ频率进行调制，信号如高于６０mＶ时将产生失真，故应用ＲＰ１将信号衰减到该电平以下。发射天线可用一段２０～１００ＣＭ的导线代替，最好与接收机的天线平行安装。ＩＣ１的供电电压为３～５Ｖ单电源，图示电路是直接安装在电视机内的方案，从电视机主板上选择一合适电压，经７８Ｌ０５稳压、Ｄ１、Ｄ２降压至３．６Ｖ为本机供电。
