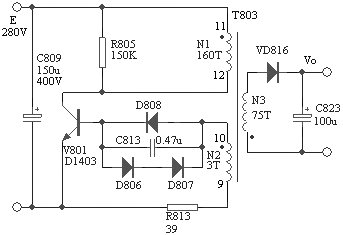

自激式反激型电源基本电路如图所示，该电路利用二极管来隔离直流偏流，并提供饱和期的正反馈通路。它比用电容隔直的电路有更大的输出能力。

工作过程如下：Ｒ８０５使Ｖ８０１工作在放大区，集电极电流增大，Ｔ８０３的１１脚感应出正电压，其同名端１０脚的电压使Ｖ８０１的基极电流增大，集电极电流进一步增大，正反馈的结果，Ｖ８０１饱和，Ｎ２的感应电压维持Ｖ８０１饱和，饱和期间，集电极电流ＩC线性增大，增大到Ｉcm时，Ｎ２提供的基极电流Ｉb不能保证βＩb>Ｉcm时，Ｖ８０１将不能维持饱和，其集电极电压升高，Ｎ１两端电压下降，使Ｎ２两端的感应电压下降，强烈的正反馈过程使Ｖ８０１进入截止状态。

急剧减小的Ｎ１中的电流Ｉc，在Ｎ１中激起１２端为正，１１端为负的高电压，也在Ｎ２两端感应出１０端为负的电压，该电压使Ｖ８０１截止。Ｎ１中激起１２端为正，１１端为负的高电压使ＶＤ８１６导通，Ｎ３两端的电压被ＶＤ８１６钳在Ｖo不变，在ＶＤ８１６、Ｃ８２３回路中完成其过渡过程。过渡过程由初值减小到零。当过渡电流到零时，Ｎ３端的电压也到零，Ｎ２两端的电压也到零，开关管基极负压消失，Ｒ８０５使开关管重新导通，开始新的一轮振荡，形成自激。若干周期后，Ｃ８２３的充电电流等于向负载的放电电流，Ｃ８２３端电压就维持在Ｖo值。由于Ｃ８２３电容量足够大，充、放电周期又足够短，电压Ｖo几乎不因充放电而波动。

自激式反激型开关电源必须有完善的过电压保护装置。负载短路时，除开关管承受较大的峰值电流外，一般不会造成其他的损害。另外，自激式反激型开关电源有短路自我保护能力。
