TDA2822功放电路
2012-07-08
ＴＤＡ２８２２是ＳＧＳ公司生产的低电压小功率功放集成电路，由于价格极为低廉，线路简单，因此在低档耳机，收音机以及小音箱中广泛应用。
ＴＤＡ２８２２采用双声道设计，其最大供电电压为１５Ｖ，最大电流１．５Ａ，最小输入电阻１００ＫΩ，当输入电压为９Ｖ，输出为４Ω时，频率为１ＫＨＺ时，输出功率为１．７Ｗ／声道。

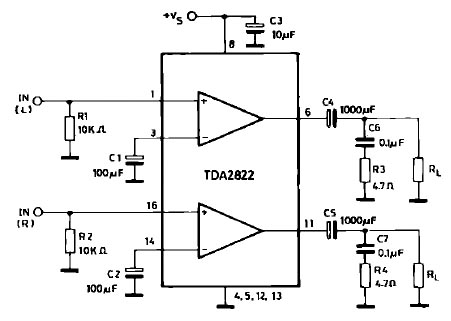

ＴＤＡ２８２２的双声道电路如下：

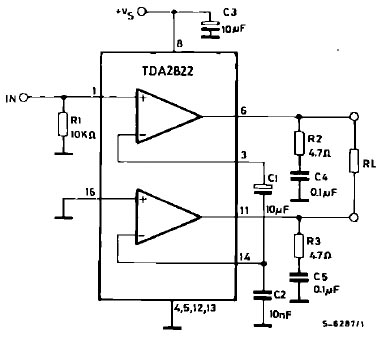

以下为单声道桥式电路：
